BIM——Building InformationModeling，意思是建筑信息模型。在许多建筑设计和工程公司，BIM软件的使用呈现爆炸式的增长，BIM软件几乎完全替代了 CAD 软件在建筑设计和工程领域的使用。 那么在 BIM 爆发的时代，该如何进行照明设计？


迄今为止，几乎所有的照明设计软件都缺乏与 BIM 环境进行信息交换的能力，原因有二：


一是照明设计软件对复杂模型的承受能力不够强；


二是BIM里的有太多与照明无关的复杂的几何结构。虽然在BIM环境下照明设计软件无法完成照明设计的工作，但仍然需要一个途径来解决BIM环境里快速照度计算的问题。


废话讲了这么多，我们切入正题，以典型的 BIM 软件 revit 为例。

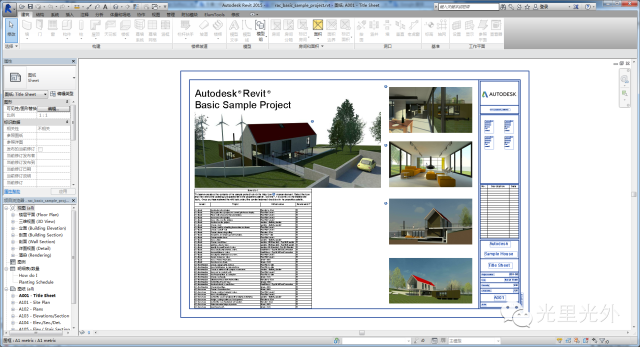

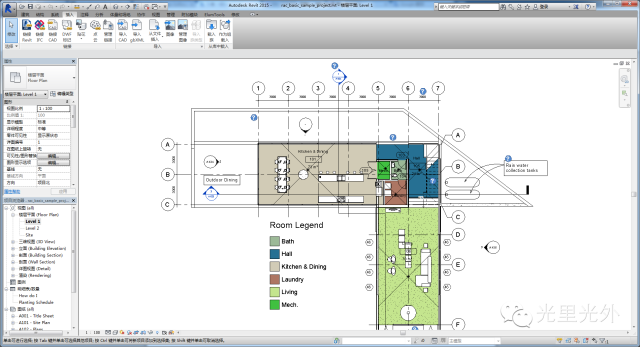

这是 revit 软件提供的样例文件，我们直接使用这个样例。一个两层楼房的建筑，现在我们来对一楼的房间来进行照明设计。

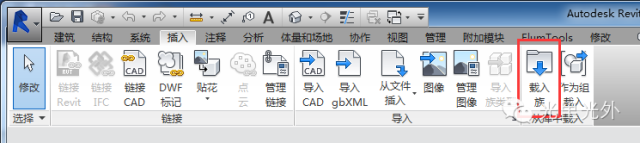

在这一层的空间分布里有厨房客厅卫生间起居室等。我们对厨房进行布灯计算。灯具怎么导进来？相信建筑师对这个都不陌生，在软件自带的照明设备库里有部分灯具，但是远远不够，我们可以在某些灯具品牌的官网去下载灯具的族文件，比如飞利浦和索恩，然后载入灯具族文件。

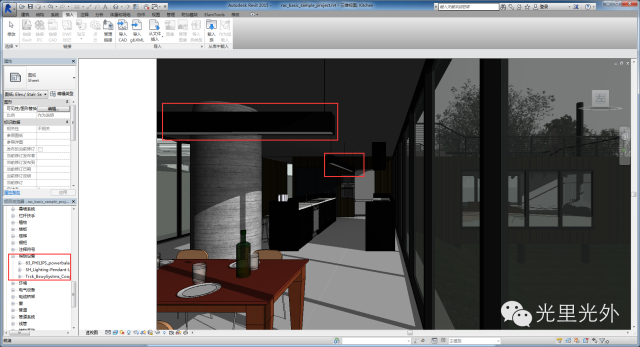

我们载入一个族文件，然后将其布置到房间里。（这里我们使用了样例文件里自带的灯具和布好灯具的场景）



也许有人说，建筑师做到这里就可以了，但我们的目的是计算照度，放灯远远不够。


接下来就是我们的重头戏了，使用 Elumtools 插件计算照度。




Elumtools 插件是目前唯一一个能够跟 revit 配合进行照度计算的插件，与 AGI32 一起由同一家公司出品。大家可以上官网下载这个插件。

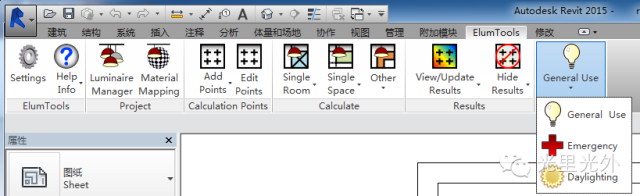

插件上的菜单一目了然，设置、管理灯具、材质库、添加计算点，修改计算点，单个房间计算、多个房间计算等等，甚至延续了 AGI32 的日光计算。


我们回到一楼平面，进入 Elumtools 菜单选项，先点击管理灯具来检查灯具族文件。

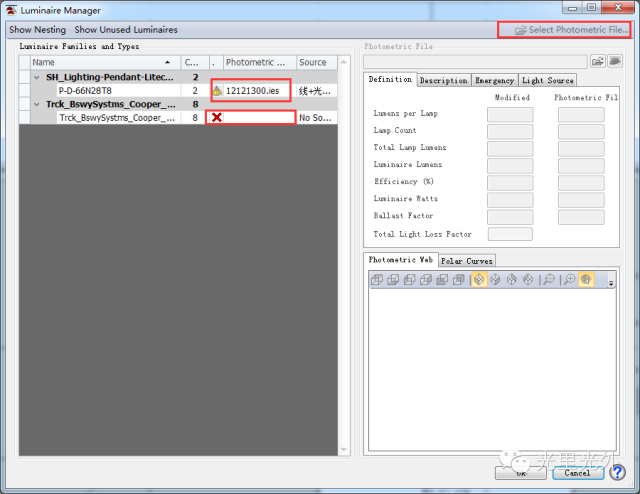

我们可以发现管理界面有两个灯具族文件，一个有 ies，一个没有 ies，对于没有 ies 的族文件该怎么办？我们可以点击右上角的选择 ies 文件来加入 ies。

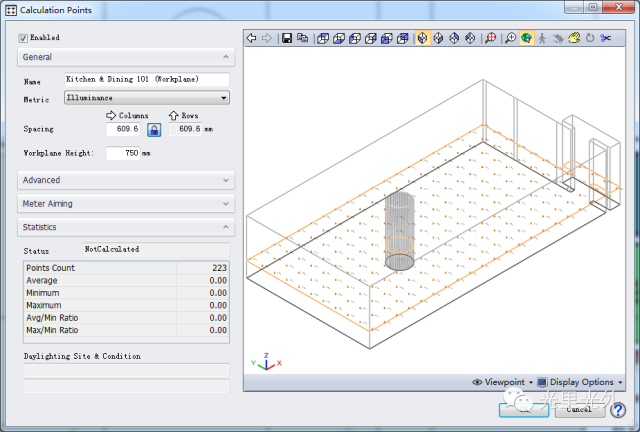

然后点击添加计算点，加入计算点。

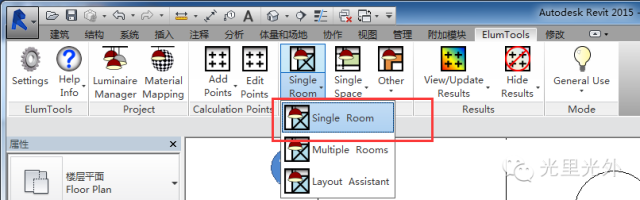

界面上的具体含义不一一解释。下面我们开始计算照度。点击计算单个房间。




出现下图的界面。

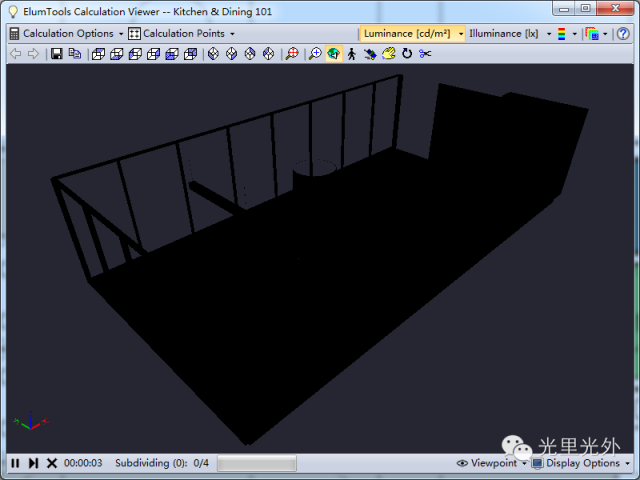

开始计算，我们等待计算完成。

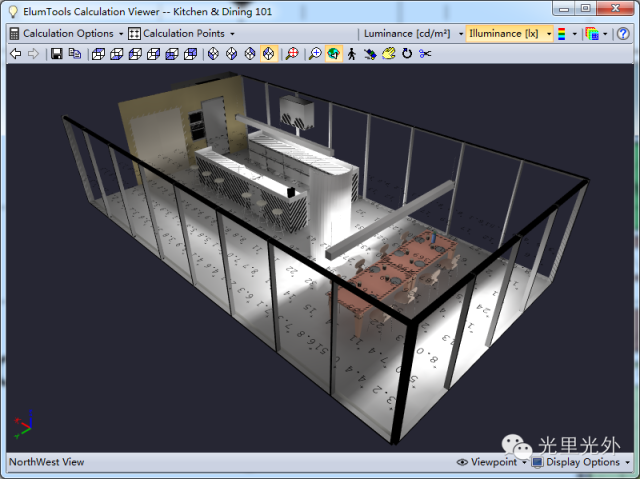

计算完成。我们可以在窗口看见计算完的效果，当然这个因为ies位置没有放对，导致光斑和照度值有偏差。

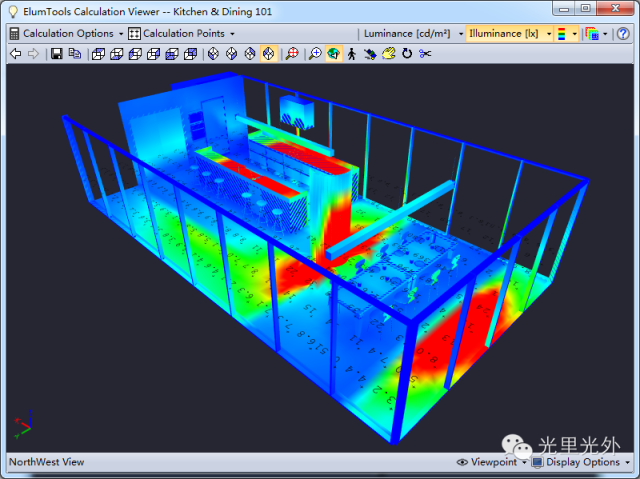

伪色图。

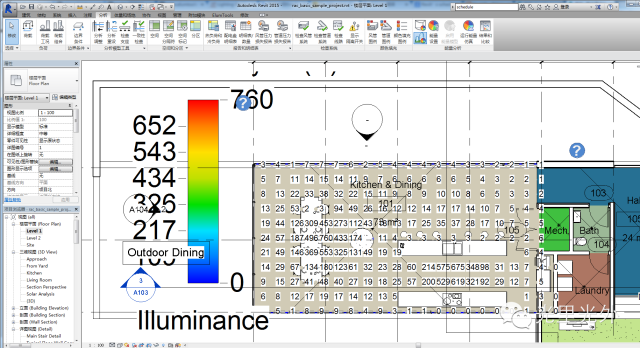

在主平面中显示照度值分布。

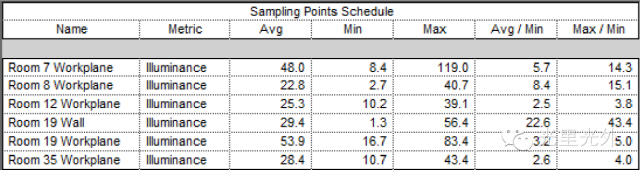

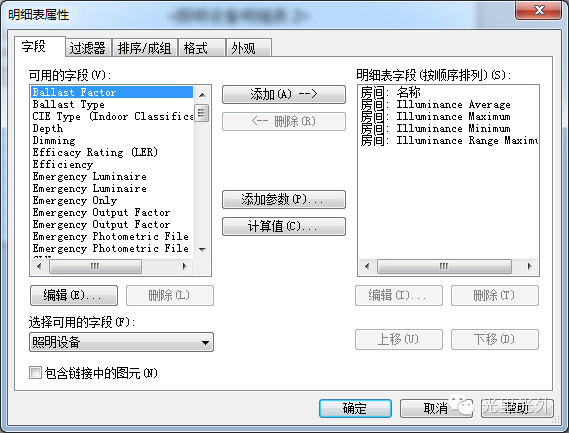

我们可以利用明细表功能得出照明设备汇总和照度汇总表。




好了，以上就是在 revit 里进行照度计算的粗略介绍，限于篇幅，详细的功能没有做介绍，比如材质反射率的设置，应急照明，日光计算等，有兴趣的同学可以后台联系我们交流，或者加小编QQ：1643020658。


对于有人质疑说，这不是抢了照明设计师的活吗？我想问一句：照明设计是照度计算吗？当然，BIM时代，你不变革，就会挨打！
