云知光CAD插件

云知光CAD插件致力于改变照明设计师的工作效率,希望能通过将灯具库与灯具块链接互动,让照明设计能快速的完成照明布图的设计以及灯具表单的导出,让照明设计师彻底摆脱传统的选灯和布灯方式 。

云知光CAD插件是云知光基于AutoCAD自主二次开发的高级版照明布灯插件。
  • 云知光CAD插件支持AutoCAD2010~2017;
  • 独家开发的各种布灯工具,快速实时的布灯,省时省力;
  • 重视设计师需求,高级版本可以内置设计师们自己的灯具库,方便在CAD布灯时选择灯具;
  • 可订制各种灯具参数导出表格,全部分一键完成导出。

首个带有灯具参数库的照明CAD设计软件

注:下面价格是授权一机一年的价格,高级版本不含灯具库费用,订制版本不含灯具库费和订制费用。
基础版现已经开发完,高级版本已经还在测试中,订制版本可以联系我们订制

功能 描述 基础版 高级版 订制版
价格 价格 待定
XXX元/机/年
待定
XXXX元/机/年
待定
XXXX元/机/年
系统设置 可以根据图纸比例设定灯具块在图纸中的大小,同时可以指定默认灯具块的平立面
快捷键设置 设定插件各个工具的快捷键

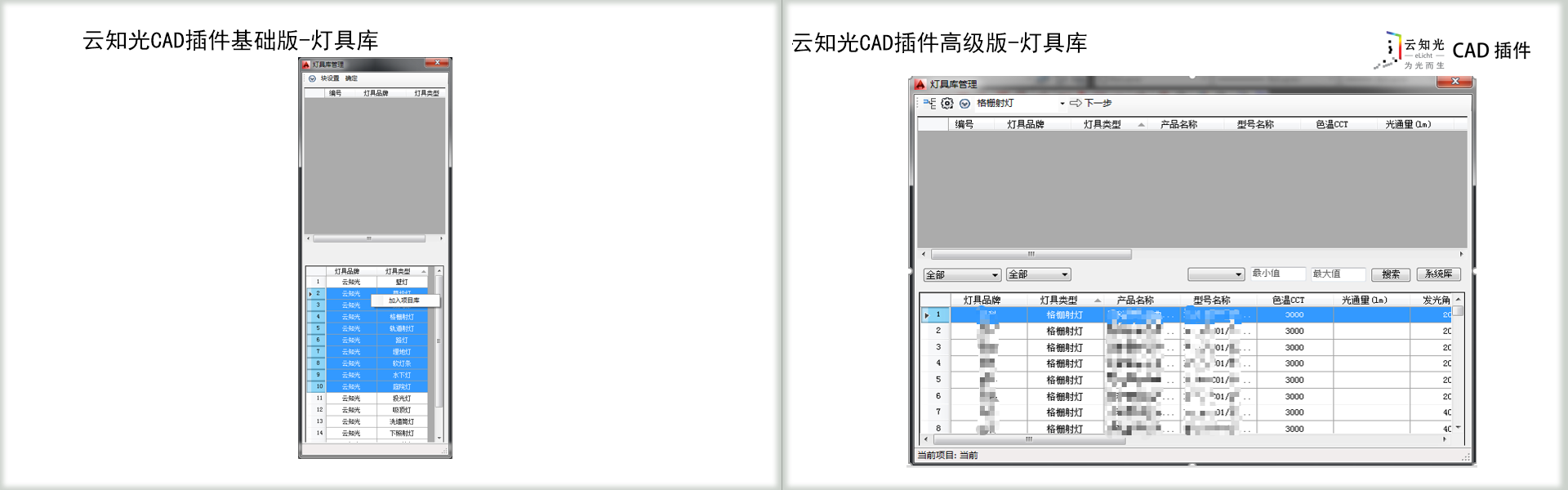

灯具库管理 只有灯具块的灯具库(不含有灯具参数)

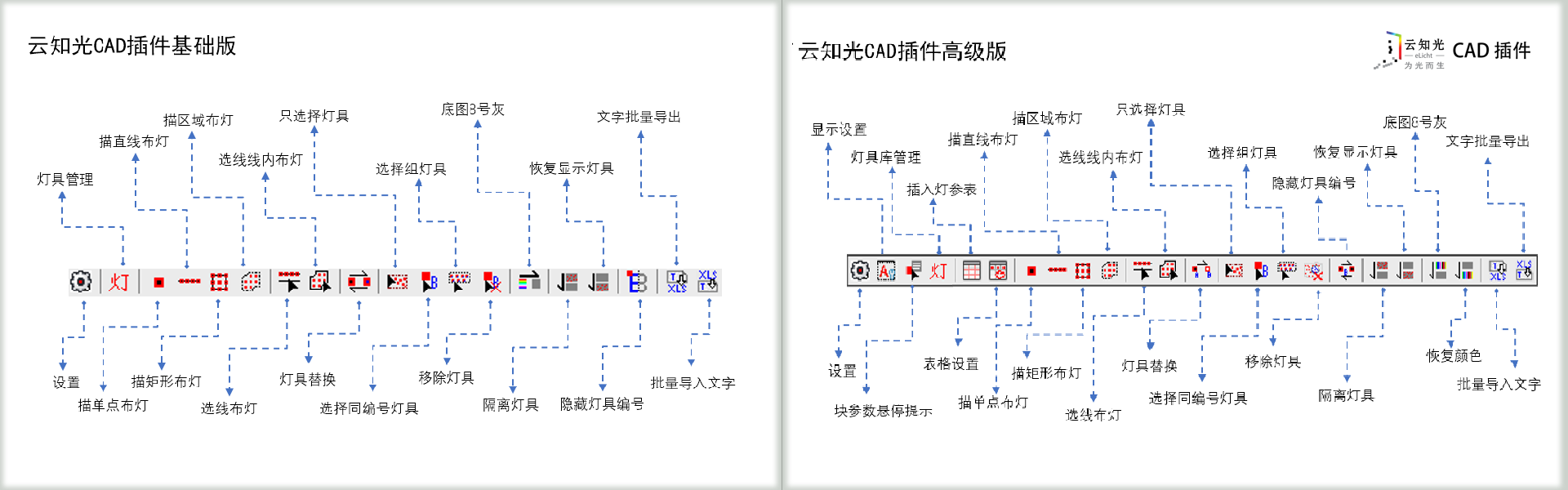

布灯工具 描单点布灯、描直线布灯、描矩形布灯、描区域布灯
辅助线布灯 根据辅助线的交叉点布置相应的灯具 待开发 待开发 待开发
照度布灯 根据照明空间的标准照度,对空间进行布灯,目前规划支持矩形方式 待开发 待开发 待开发
回路连线 回路连线
灯具替换 灯具替换
灯具隔离和恢复显示 将图纸全部灯具直接显示或恢复底图和灯具显示
一键8号灰底图 一键将建筑底图的所有实体的颜色转化为8号灰色,这样子做图方便灯具在图纸上的表达。
文字批量导出 批量导出要替换的文字到EXCEL表中,在表格中对应列中写入要替换的内容,再用文字批量导入工具实现文字批量替换,本工具可用于中英文互译。
批量导入文字 批量导出要替换的文字到EXCEL表中,在表格中对应列中写入要替换的内容,再用文字批量导入工具实现文字批量替换,本工具可用于中英文互译。
灯具块订制 将客户提供的自己公司的块添加到系统中
回路连线 回路自动连线,根据照明标准布灯,例如室内单个回路要求25个灯,回路布灯实时提示连接数量,照明分支线路每一单相回路电流不宜超过30A,布灯实时提示回路功率 待开发 待开发
灯具块多种预设 描主要用于可以对块的样式进行选择,比如射灯,有双头、单头的,可以在此定义块
灯具库含块、灯具参数 在定义块的时候,同时可以加入各大厂家的灯具参数,但录入的灯具一定是唯一参数,以确保这个灯具在系统中是唯一的。
灯具块悬停显示参数 将鼠标移动到块上时,会有灯具参数的悬浮框提示,方便实时查看灯具参数,不用找表格对应
灯具库参数显示设置 自己可以定义灯具库中参数显示数量,系统加入设置
灯具库支持部分参数筛选 在灯具库中筛选部分参数项和参数值(只支持目前开发支持的,如品牌、类型、功率)
灯具图层定制 灯具图层加入公司名字前缀,这样子在图层中找公司的照明图层很方便
右键替换灯具块 选中CAD图上的灯具,点击鼠标右键就有灯具替换菜单,选择要替换灯具的编号,完成替换
向CAD图插入灯具表 在CAD中插入当前灯具的参数表(含有灯具的数量)
导出灯具参数表格 将图纸中的灯具参数导出到EXCEL(含灯具数量)
用户自己加灯 用户可以在灯具管理中手动添加灯具,每次只能添加一个。
布灯工具产品参数预设 客户在布灯工具预设某些灯具的布灯距离等等,这样子在使用布灯工具时,只要选择此灯具就直接读取预设参数进行直接在图纸布灯。(选择产品有对应的参数预设)
整套灯块多种预设一键切换 主要是用于不同图纸块的不同风格,绘图前进行整理切换
灯具块参数悬停显示设置 定制不同类别灯具显示不同参数、参数显示数量及主要参数靠前,灯具参数的悬浮框提示时,可以按不同类别提示不同参数,比如线条灯主要是想看看灯具的长度,这时就可以将长度显示在前面,也可以定义显示参数的数量。
灯具库含块、参数、图片 在上面功能基础上加入了图片,这样子导出的灯具参数表中有灯具图片,且选灯具时也可以看到图片
灯具库参数显示预设 将灯具库中的参数显示定义为预设,可以定义参数的前后位置、数量
灯具库支持更多搜索 可以在灯具库中以区别大小搜索一些参数值为数字的参数,比如:功率可以搜索大于等于10W小于等于20W的所有灯具。同时支持多个参数同时筛选。如果与14项同时定制会很方便
CAD插入灯具表定制 根据公司的制图规则插入灯具表(含表头、字体等设置)
导出灯具参数表格定制 根据公司的灯具参数模板,批量将图纸中的灯具生成单个灯参版本(含有关的灯具图片)
批量导出单个灯具参数表 此功能可以做批量翻译,也可以批量替换,定制公司常用字词的词典,可以批量将图纸中的文字做自动替换,Word版本每页一个灯具参数。(中文转英文,订制字典)
批量导出文字订制 描单点布灯、描直线布灯、描矩形布灯、描区域布灯
用户批量导入灯具 用户可以通过表格批量导入自己用的灯具参数,直接导入在用户库中
同一项目多图纸共享灯具库 此项目为在同一项目文件下的图纸可以不用再添加之前的灯具,可以在新开的图纸中直接使用当前项目的灯具库

下载云知光CAD插件全部版本

基础版本
下载后安装,软件可以试用所有功能

下载软件试用时,如果超出了试用范围,会提示购买链接。

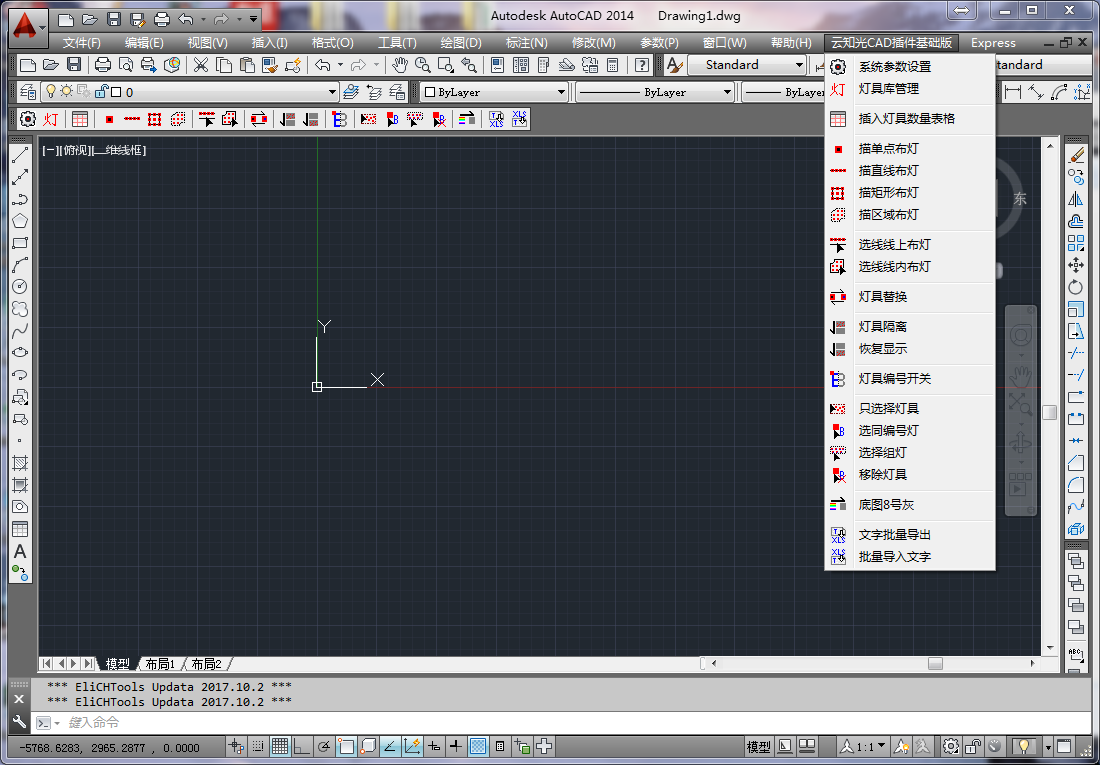

云知光CAD插件基础版
电脑环境要求:
支持AutoCAD2010~2018
Windows 7/8.1/10 (32/64 bit)

点击加官方QQ群下载

高级版本
带有灯具参数的灯具库

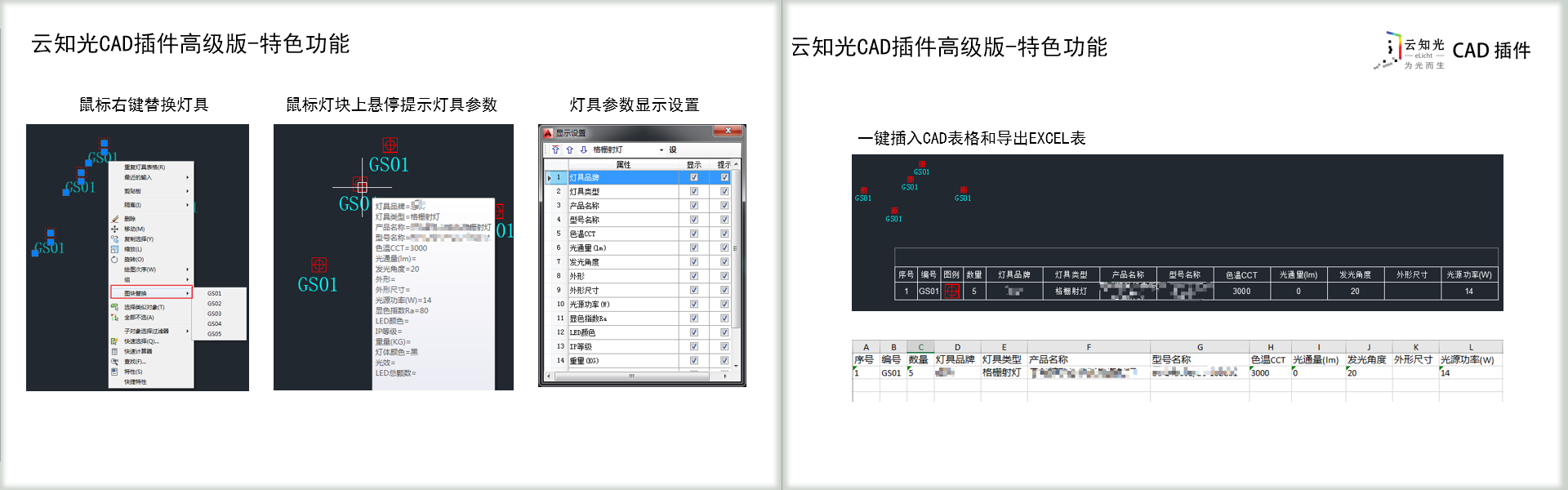

除了基础版本都有的功能外,新加了入带灯具参数的灯具库、块悬停提示灯具参数、右键替换灯具、布灯实时查看灯具参数等等。

云知光CAD插件高级版
电脑环境要求:
支持AutoCAD2010~2018
Windows 7/8.1/10 (32/64 bit)

高级版(即将上线)

订制版本
企业的订制版本

除了高级版本的功能外,企业可以订制自己的灯具图层,自己的灯具块,自己的导出灯具参数表的模板,自己灯具参数单页的模板等等。

云知光CAD插件订制版
电脑环境要求:
支持AutoCAD2010~2018
Windows 7/8.1/10 (32/64 bit)

订制版(即将上线)
